Tủ lạnh Samsung Inverter là một trong những dòng sản phẩm phổ biến trên thị trường hiện nay. Với hệ thống điều khiển điện tử hiện đại, việc đọc hiểu sơ đồ mạch trở thành kỹ năng quan trọng đối với kỹ thuật viên điện lạnh. Thông qua sơ đồ mạch, người học nghề có thể xác định nhanh vị trí linh kiện, nguyên lý hoạt động và hỗ trợ quá trình sửa chữa hiệu quả hơn.
Sơ Đồ Mạch Tủ Lạnh Samsung Inverter Là Gì?
Sơ đồ mạch là bản vẽ kỹ thuật mô tả toàn bộ hệ thống điện và điện tử của tủ lạnh.
Thông qua sơ đồ mạch, kỹ thuật viên có thể:
- Xác định nguồn điện cấp
- Theo dõi hoạt động của máy nén
- Kiểm tra các cảm biến
- Kiểm tra hệ thống quạt gió
- Xác định nguyên nhân gây lỗi
Đây là tài liệu không thể thiếu trong quá trình sửa chữa tủ lạnh hiện đại.
Các Bộ Phận Chính Trên Sơ Đồ Mạch

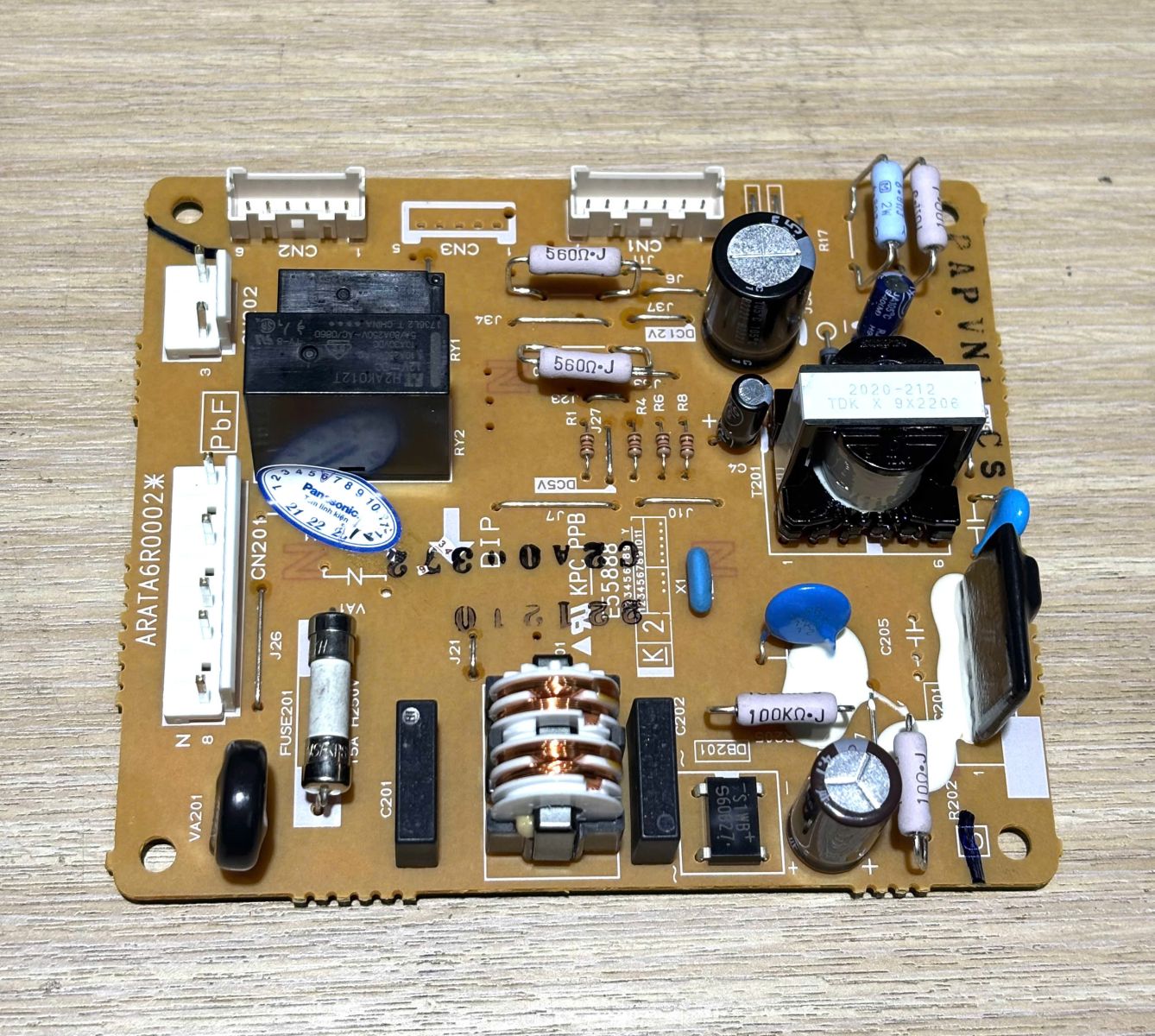

Bo Mạch Điều Khiển
Bo mạch là trung tâm điều khiển toàn bộ hệ thống.
Nhiệm vụ:
- Điều khiển máy nén
- Điều khiển quạt
- Điều khiển xả đá
- Xử lý tín hiệu cảm biến
Máy Nén Inverter
Máy nén là bộ phận tạo ra quá trình làm lạnh.
Trên sơ đồ thường được ký hiệu:
- COMP
- Compressor
Quạt Dàn Lạnh
Quạt giúp phân phối khí lạnh tới các ngăn trong tủ.
Nếu quạt ngừng hoạt động, nhiệt độ trong tủ sẽ không ổn định.
Cảm Biến Nhiệt Độ
Tủ lạnh Samsung sử dụng nhiều cảm biến như:
- Cảm biến ngăn mát
- Cảm biến ngăn đá
- Cảm biến môi trường
- Cảm biến xả đá
Hệ Thống Xả Đá
Bao gồm:
- Điện trở xả đá
- Cầu chì nhiệt
- Cảm biến xả đá
Đây là hệ thống quan trọng giúp ngăn ngừa hiện tượng đóng tuyết.
Các Ký Hiệu Thường Gặp
Một số ký hiệu phổ biến:
- PCB: Bo mạch điều khiển
- COMP: Máy nén
- FAN: Quạt
- TH: Cảm biến nhiệt độ
- DEF: Hệ thống xả đá
- CN: Giắc kết nối
- AC INPUT: Nguồn điện đầu vào
Người mới học nghề nên ghi nhớ các ký hiệu này trước tiên.
Cách Đọc Đường Nguồn Trên Sơ Đồ
Khi phân tích sơ đồ mạch, nên xác định nguồn điện trước.
Thông thường:
- Dây L là dây pha
- Dây N là dây trung tính
Từ nguồn điện chính, dòng điện sẽ đi qua:
- Cầu chì
- Bo nguồn
- Bo điều khiển
- Máy nén
- Quạt
Việc xác định đúng đường nguồn giúp kiểm tra nhanh các lỗi mất điện.
Những Lỗi Thường Gặp Liên Quan Đến Sơ Đồ Mạch
- Tủ lạnh không lạnh
- Máy nén không hoạt động
- Quạt dàn lạnh không chạy
- Lỗi cảm biến nhiệt độ
- Lỗi xả đá
- Báo mã lỗi E1, RD
Hiểu sơ đồ mạch sẽ giúp kỹ thuật viên xác định nguyên nhân nhanh hơn.
Kết Luận
Sơ đồ mạch tủ lạnh Samsung Inverter là tài liệu quan trọng giúp kỹ thuật viên hiểu rõ nguyên lý hoạt động của thiết bị. Việc nắm vững các linh kiện chính và cách đọc sơ đồ sẽ hỗ trợ rất nhiều trong quá trình kiểm tra, bảo dưỡng và sửa chữa tủ lạnh hiện đại.
