Máy giặt LG Inverter là dòng sản phẩm được sử dụng rộng rãi tại Việt Nam nhờ khả năng tiết kiệm điện và vận hành êm ái. Đối với kỹ thuật viên sửa chữa điện gia dụng, việc đọc hiểu sơ đồ mạch máy giặt LG là kỹ năng quan trọng giúp xác định nhanh nguyên nhân hư hỏng và nâng cao hiệu quả sửa chữa. Tuy nhiên, nhiều người mới học nghề thường gặp khó khăn khi tiếp xúc với các bo mạch điện tử và sơ đồ kỹ thuật.
Trong bài viết này, chúng ta sẽ tìm hiểu những thành phần cơ bản trên sơ đồ mạch máy giặt LG Inverter và cách đọc sơ đồ hiệu quả.
Sơ Đồ Mạch Máy Giặt LG Inverter Là Gì?
Sơ đồ mạch là bản vẽ kỹ thuật mô tả toàn bộ hệ thống điện và điện tử của máy giặt.
Thông qua sơ đồ mạch, kỹ thuật viên có thể:
- Xác định nguồn điện cấp
- Kiểm tra đường tín hiệu điều khiển
- Xác định vị trí linh kiện
- Khoanh vùng lỗi nhanh chóng
- Hỗ trợ sửa chữa chính xác
Đây là tài liệu quan trọng đối với người học nghề sửa chữa máy giặt.
Các Bộ Phận Chính Trên Sơ Đồ Mạch

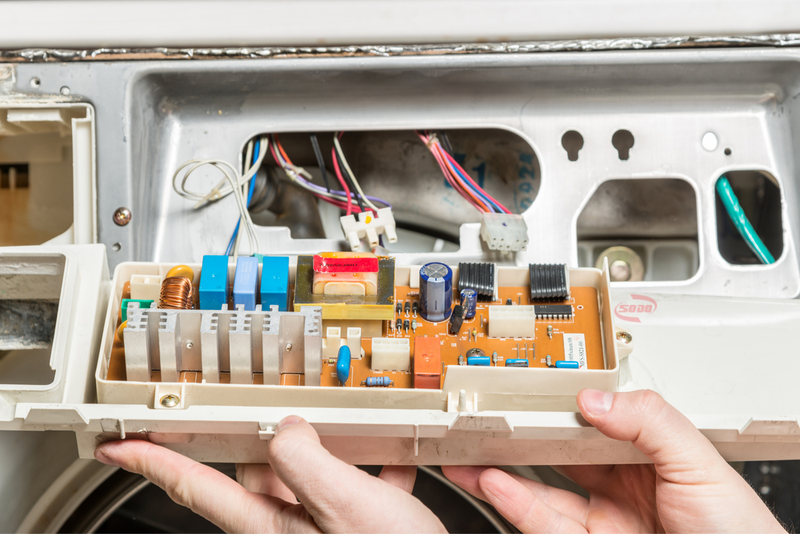

Bo Mạch Điều Khiển
Bo mạch điều khiển là trung tâm xử lý của toàn bộ máy giặt.
Nhiệm vụ:
- Điều khiển chương trình giặt
- Điều khiển motor
- Điều khiển van cấp nước
- Điều khiển bơm xả
Trên sơ đồ thường được ký hiệu là PCB.
Motor Inverter
Motor là bộ phận tạo chuyển động quay cho lồng giặt.
Các dòng LG Inverter thường sử dụng động cơ truyền động trực tiếp (Direct Drive).
Van Cấp Nước
Van điện từ có nhiệm vụ cấp nước vào lồng giặt khi nhận tín hiệu từ bo mạch.
Bơm Xả
Bơm xả có nhiệm vụ đưa nước ra ngoài khi máy chuyển sang chế độ xả hoặc vắt.
Cảm Biến Mực Nước
Cảm biến áp lực giúp xác định lượng nước bên trong lồng giặt.
Thông tin này được gửi về bo mạch để điều khiển quá trình giặt.
Các Ký Hiệu Thường Gặp Trên Sơ Đồ
Người mới học nghề nên ghi nhớ:
- PCB: Bo mạch điều khiển
- MOTOR: Động cơ
- VALVE: Van cấp nước
- PUMP: Bơm xả
- SENSOR: Cảm biến
- AC INPUT: Nguồn điện đầu vào
- CN: Giắc kết nối
Đây là những ký hiệu xuất hiện trên hầu hết các sơ đồ máy giặt LG.
Cách Đọc Đường Nguồn
Khi tiếp cận sơ đồ mới, nên xác định:
- Dây L (pha)
- Dây N (trung tính)
Từ nguồn điện, dòng điện sẽ đi qua:
- Cầu chì
- Bo nguồn
- Bo điều khiển
- Các linh kiện chấp hành
Việc hiểu đường nguồn giúp kiểm tra nhanh các lỗi mất điện hoặc mất nguồn cấp.
Những Lỗi Thường Gặp Liên Quan Đến Sơ Đồ Mạch
- Máy không khởi động
- Không cấp nước
- Không xả nước
- Không vắt
- Motor không quay
- Báo lỗi IE, OE, UE
Việc hiểu sơ đồ mạch sẽ giúp kỹ thuật viên xác định nhanh vị trí cần kiểm tra.
Kết Luận
Sơ đồ mạch máy giặt LG Inverter là tài liệu quan trọng giúp người học nghề hiểu rõ cấu tạo và nguyên lý hoạt động của thiết bị. Việc nắm vững các ký hiệu cơ bản và đường nguồn sẽ giúp quá trình sửa chữa diễn ra nhanh chóng và chính xác hơn.
