Sơ đồ mạch điện là một trong những tài liệu quan trọng nhất đối với kỹ thuật viên điện lạnh. Đối với các dòng điều hòa Daikin Inverter, việc đọc hiểu sơ đồ mạch giúp xác định nhanh nguyên nhân hư hỏng, kiểm tra linh kiện chính xác và rút ngắn thời gian sửa chữa. Tuy nhiên, nhiều người mới học nghề thường gặp khó khăn khi tiếp cận các ký hiệu và đường mạch trên tài liệu kỹ thuật.
Trong bài viết này, chúng ta sẽ tìm hiểu cấu trúc cơ bản của sơ đồ mạch điều hòa Daikin Inverter và cách đọc các ký hiệu thường gặp.
Sơ Đồ Mạch Điều Hòa Daikin Inverter Là Gì?
Sơ đồ mạch là bản vẽ thể hiện toàn bộ hệ thống điện và điện tử của điều hòa.
Thông qua sơ đồ mạch, kỹ thuật viên có thể biết được:
- Đường cấp nguồn điện
- Vị trí các linh kiện
- Mối liên kết giữa các bộ phận
- Nguyên lý hoạt động của hệ thống
- Điểm kiểm tra khi sửa chữa
Đây được xem là “bản đồ kỹ thuật” của thiết bị.
Cấu Trúc Cơ Bản Của Sơ Đồ Mạch Daikin
Một sơ đồ mạch điều hòa Daikin Inverter thường bao gồm hai phần chính:
Dàn Lạnh
Các bộ phận thường xuất hiện trên sơ đồ:

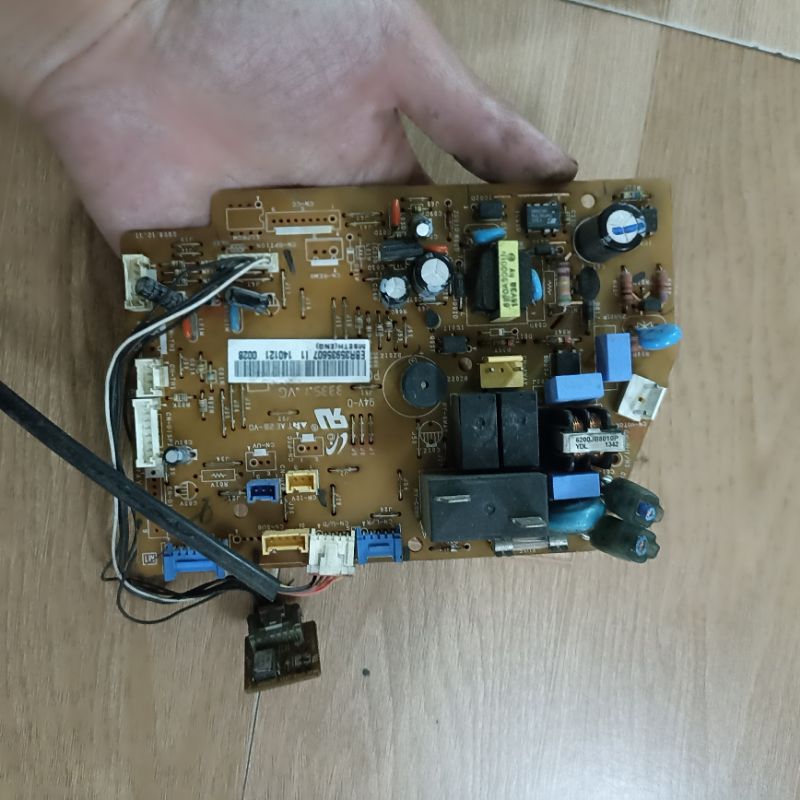

- Bo mạch dàn lạnh
- Cảm biến nhiệt độ phòng
- Cảm biến dàn lạnh
- Motor quạt dàn lạnh
- Mắt nhận tín hiệu remote
- Màn hình hiển thị
Đây là khu vực tiếp nhận lệnh điều khiển và giám sát nhiệt độ trong phòng.
Dàn Nóng
Các bộ phận chính gồm:
- Máy nén Inverter
- Bo công suất
- Module IPM
- Quạt dàn nóng
- Cảm biến nhiệt độ dàn nóng
- Cảm biến đường ống gas
Đây là khu vực tạo ra quá trình làm lạnh và điều khiển công suất hoạt động.
Các Ký Hiệu Thường Gặp Trên Sơ Đồ Mạch
Khi đọc sơ đồ mạch Daikin, người học nghề cần làm quen với các ký hiệu cơ bản.
COMP
COMP là viết tắt của Compressor.
Đây chính là máy nén của điều hòa.
Máy nén là bộ phận quan trọng nhất trong hệ thống làm lạnh.
FAN
FAN là ký hiệu của động cơ quạt.
Có thể là:
- Quạt dàn lạnh
- Quạt dàn nóng
Tùy theo vị trí trên sơ đồ.
TH
TH thường là cảm biến nhiệt độ (Thermistor).
Các cảm biến này có nhiệm vụ gửi dữ liệu nhiệt độ về bo mạch điều khiển.
PCB
PCB là bo mạch điều khiển.
Đây là trung tâm xử lý của toàn bộ hệ thống.
CN
CN là đầu giắc kết nối.
Ví dụ:
- CN1
- CN2
- CN3
Mỗi đầu nối sẽ liên kết với một linh kiện cụ thể.
AC
AC là nguồn điện xoay chiều.
Thông thường:
- AC 220V
- AC 50Hz
được cấp từ nguồn điện dân dụng.

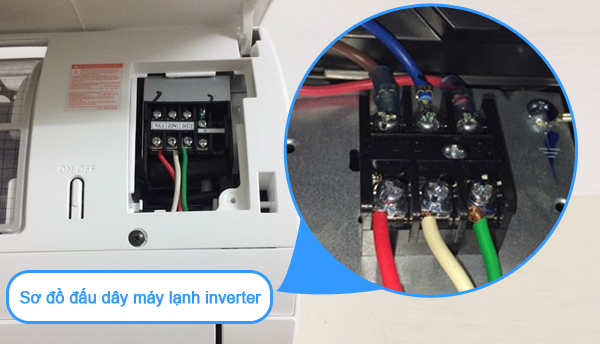

Cách Xác Định Đường Nguồn Trên Sơ Đồ
Khi bắt đầu đọc sơ đồ, nên xác định nguồn điện trước tiên.
Thông thường:
- Dây L là dây nóng
- Dây N là dây trung tính
Từ nguồn điện, kỹ thuật viên có thể lần theo đường cấp điện đến:
- Bo mạch
- Quạt
- Máy nén
- Các cảm biến
Việc xác định đúng đường nguồn giúp kiểm tra nhanh các sự cố mất điện hoặc mất tín hiệu.
Cách Đọc Đường Tín Hiệu Điều Khiển
Ngoài nguồn điện, sơ đồ còn thể hiện các đường tín hiệu điều khiển.
Ví dụ:
- Tín hiệu từ cảm biến về bo mạch
- Tín hiệu từ bo mạch đến quạt
- Tín hiệu truyền thông giữa dàn nóng và dàn lạnh
Các đường tín hiệu thường được thể hiện bằng nhiều màu dây khác nhau trên tài liệu kỹ thuật.
Khi sửa chữa, việc hiểu đường tín hiệu giúp xác định nhanh vị trí đứt dây hoặc mất kết nối.
Những Linh Kiện Quan Trọng Cần Ghi Nhớ
Đối với người mới học nghề, nên ưu tiên ghi nhớ các linh kiện sau:
- Máy nén (Compressor)
- Quạt dàn nóng
- Quạt dàn lạnh
- Bo mạch điều khiển
- Module IPM
- Cảm biến nhiệt độ
- Cảm biến đường ống gas
- Relay
- Tụ điện
Đây là các linh kiện thường xuyên được kiểm tra trong thực tế sửa chữa.
Những Sai Lầm Thường Gặp Khi Đọc Sơ Đồ
Người mới học nghề thường mắc các lỗi sau:
- Chỉ nhìn ký hiệu mà không hiểu chức năng
- Không xác định nguồn điện trước
- Nhầm lẫn giữa dàn nóng và dàn lạnh
- Bỏ qua đường tín hiệu điều khiển
- Không đối chiếu sơ đồ với thiết bị thực tế
Những sai sót này có thể làm việc chẩn đoán lỗi trở nên khó khăn hơn.
Kinh Nghiệm Học Đọc Sơ Đồ Mạch Hiệu Quả
Để đọc sơ đồ nhanh hơn, nên áp dụng phương pháp:
- Học các ký hiệu cơ bản trước
- Quan sát thiết bị thực tế song song với sơ đồ
- Ghi nhớ vị trí các cảm biến

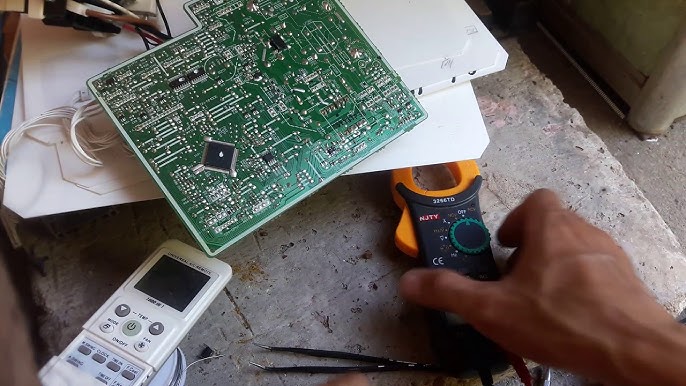

- Thường xuyên đo kiểm bằng đồng hồ điện
- Lưu lại các sơ đồ thường gặp
Sau một thời gian thực hành, việc đọc sơ đồ sẽ trở nên dễ dàng hơn rất nhiều.
Kết Luận
Sơ đồ mạch điều hòa Daikin Inverter là tài liệu quan trọng giúp kỹ thuật viên hiểu rõ cấu tạo và nguyên lý hoạt động của thiết bị. Việc nắm vững các ký hiệu cơ bản, đường nguồn và đường tín hiệu điều khiển sẽ hỗ trợ rất nhiều trong quá trình kiểm tra, bảo dưỡng và sửa chữa điều hòa. Đối với người mới học nghề điện lạnh, đây là kỹ năng nền tảng cần được rèn luyện thường xuyên để nâng cao tay nghề và khả năng xử lý sự cố thực tế.
